Kontener warsztatowy na bazie kontenera morskiego — Case Study realizacji

Mobilny warsztat techniczny zaprojektowany dla wymagających warunków morskich

Zaprojektowaliśmy i wykonaliśmy kontener warsztatowy na bazie kontenera morskiego ISO, przeznaczony do pracy w środowisku morskim i przemysłowym. Jednostka została przygotowana z myślą o bezpiecznej eksploatacji w warunkach morskich lub przemysłowych, łatwym transporcie oraz intensywnym użytkowaniu serwisowym.

Projekt obejmował modyfikację i zaizolowanie kontenera morskiego, montaż instalacji elektrycznej, drzwi personalnych i ewakuacyjnych, systemu wentylacji oraz wyposażenia warsztatowego dostosowanych do wymagań klienta z branży energetycznej i morskiej.

Projekt i wykonanie kontenera warsztatowego dla branży morskiej i energetycznej

Kontener został przygotowany jako mobilne zaplecze techniczne dla zespołów serwisowych pracujących w sektorze morskim. Konstrukcja umożliwia bezpieczny transport morski oraz pracę w trudnych warunkach środowiskowych.



Parametr Wartość
Typ kontenera 20 ft HC ISO
Przeznaczenie kontener warsztatowy
Normy ISO 668, ISO 1496, ISO 6346
Konstrukcja Stal Corten
Instalacja elektryczna 230 V
Wentylacja system wentylacji, klimatyzacji i ogrzewania
Wyposażenie stoły robocze, szafy narzędziowe, oświetlenie LED
Zabezpieczenie antykorozyjne malowanie farbami antykorozyjnymi
Transport zgodnie z normą ISO i wymaganiami konwencji CSC

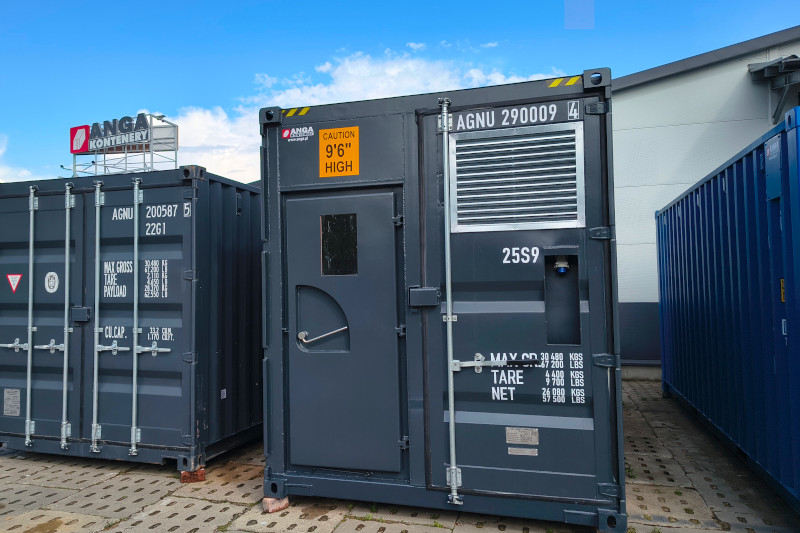

Kontener warsztatowy na bazie kontenera morskiego

Potrzebujesz podobnego rozwiązania w oparciu o kontener?

Projektujemy i produkujemy kontenery techniczne dostosowane do wymagań klienta. Do każdego projektu podchodzimy indywidualnie. Skontaktuj się z nami i poproś o wycenę projektu

Wymagania klienta dla morskiego kontenera warsztatowego

Klient potrzebował mobilnego warsztatu technicznego umożliwiającego wykonywanie prac serwisowych bezpośrednio na jednostkach morskich.

Kluczowym wymaganiem była możliwość bezpiecznego transportu kontenera drogą morską oraz przy użyciu urządzeń dźwigowych. Konstrukcja musiała spełniać rygorystyczne wymagania dotyczące wytrzymałości, bezpieczeństwa i odporności na korozję.



Warunki pracy w środowisku morskim

Środowisko morskie wymaga zastosowania rozwiązań odpornych na:

  • wysoką wilgotność,
  • zasolenie,
  • zmienne temperatury,
  • intensywną eksploataję,
  • drgania i obciążenia transportowe,
  • agresywne środowisko korozyjne.

Z tego względu jako bazę dla projektu wybraliśmy standardaryzowany kontener morski 20' w wersji podwyższanej, który jest skonstruowany i zabezpieczony antykorozyjnie w taki sposób, aby zapewnić wieloletnią eksploatację w tak trudnych warunkach.

Główne cele projektu

  • stworzenie mobilnego warsztatu technicznego,
  • zapewnienie zgodności z normami ISO,
  • przygotowanie jednostki do transportu morskiego,
  • optymalizacja przestrzeni roboczej,
  • poprawa bezpieczeństwa pracy serwisantów.



Specyfikacja techniczna kontenera warsztatowego

Konstrukcja kontenera morskiego



Bazą projektu był standardowy kontener morski ISO 20ft w wersji High Cube (podwyższanej) wykonany ze stali Corten. Konstrukcja została poddana modyfikacjom zgodnie z przedstawionymi przez klienta wymaganiami.

Zakres prac obejmował między innymi:

  • modyfikację podstawy kontenera,
  • wyłożenie podłogi blachą aluminiową żeberkową,

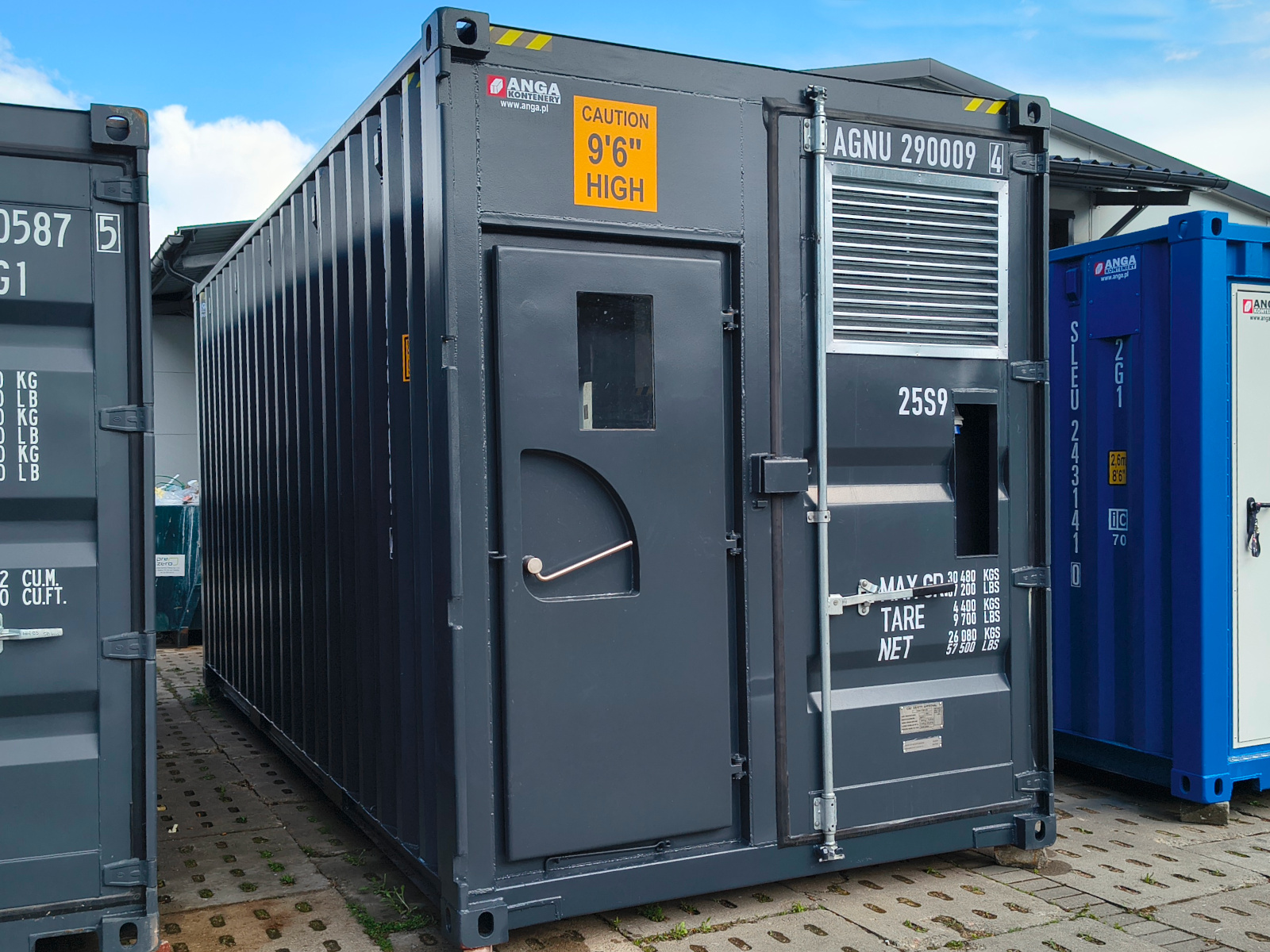

  • demontaż lewego skrzydła drzwiowego i zastąpienie go drzwiami okrętowymi,
  • wykonanie szczelnego przedziału technicznego za prawymi wrotami kontenerowymi dla klimatyzatora, przyłącza oraz pod wieszaki na kable,

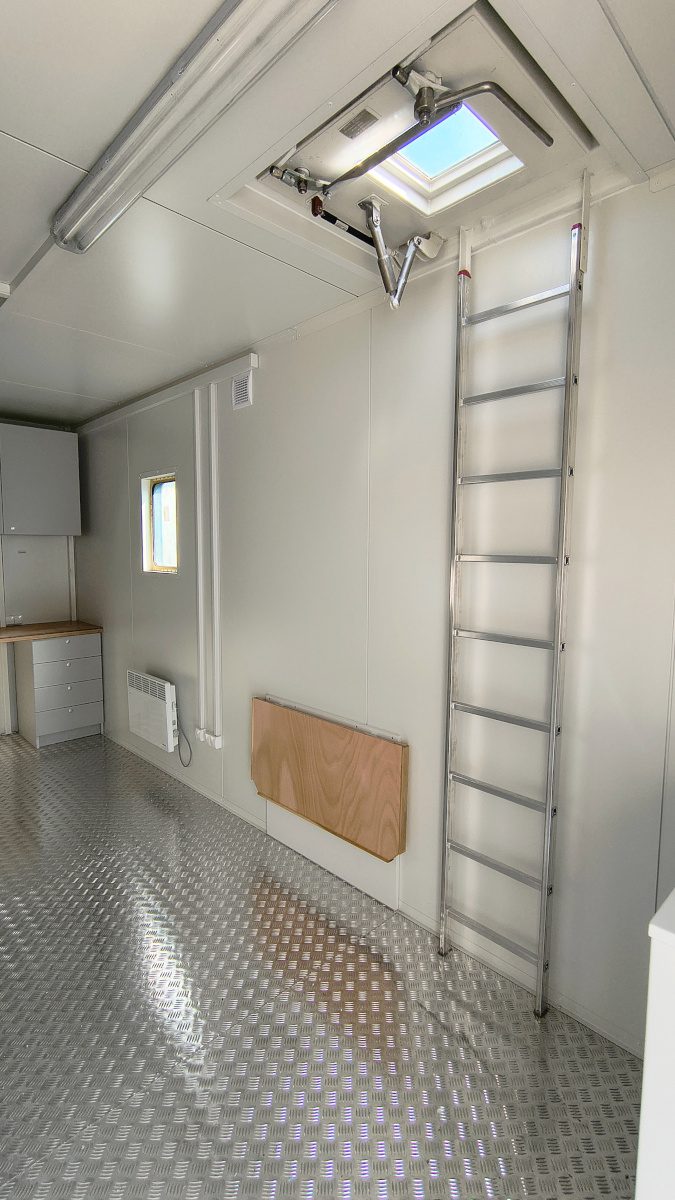

  • wykonanie otworu w dachu oraz montaż w nim klapy awaryjnej,
  • wykonanie otworu w ścianie i montaż okna okrętowego,
  • wykonanie zamykanych przepustów kablowych w ścianie.

Izolacja i zabezpieczenie antykorozyjne

Dla zapewnienia trwałości konstrukcji zastosowano system zabezpieczeń przeznaczony do środowiska morskiego.

Kontener wyposażono w:

  • izolację termiczną ścian i sufitu (płyta warstwowa z rdzeniem z wełny mineralnej),
  • izolację podstawy wełną mineralną
  • wielowarstwowy system malarski odporny na warunki morskie,
  • specjalny system uszczelnień drzwi, okien, wrót, włazów, przepustów,
  • aluminiową wewnętrzną warstwę podłogi odporną na intensywne użytkowanie.



Instalacja elektryczna

Instalacja elektryczna została dostosowana do pracy w warunkach przemysłowych i morskich.

Zakres wyposażenia obejmował:

  • rozdzielnię elektryczną,
  • gniazda elektryczne warsztatowe
  • oświetlenie LED wysokiej wydajności,
  • awaryjne oświetlenie bezpieczeństwa,
  • klimatyzator, grzejniki

Wszystkie komponenty dobrano z uwzględnieniem niezawodności oraz łatwości serwisowania

Wyposażenie warsztatowe

Wnętrze kontenera zostało zoptymalizowane pod kątem ergonomii i funkcjonalności oraz z uwzględnieniem specyfiki prac wykonywanych w kontenerze warsztatowym.

Wyposażenie obejmowało:

  • blaty robocze z z szufladami ryglowanymi,

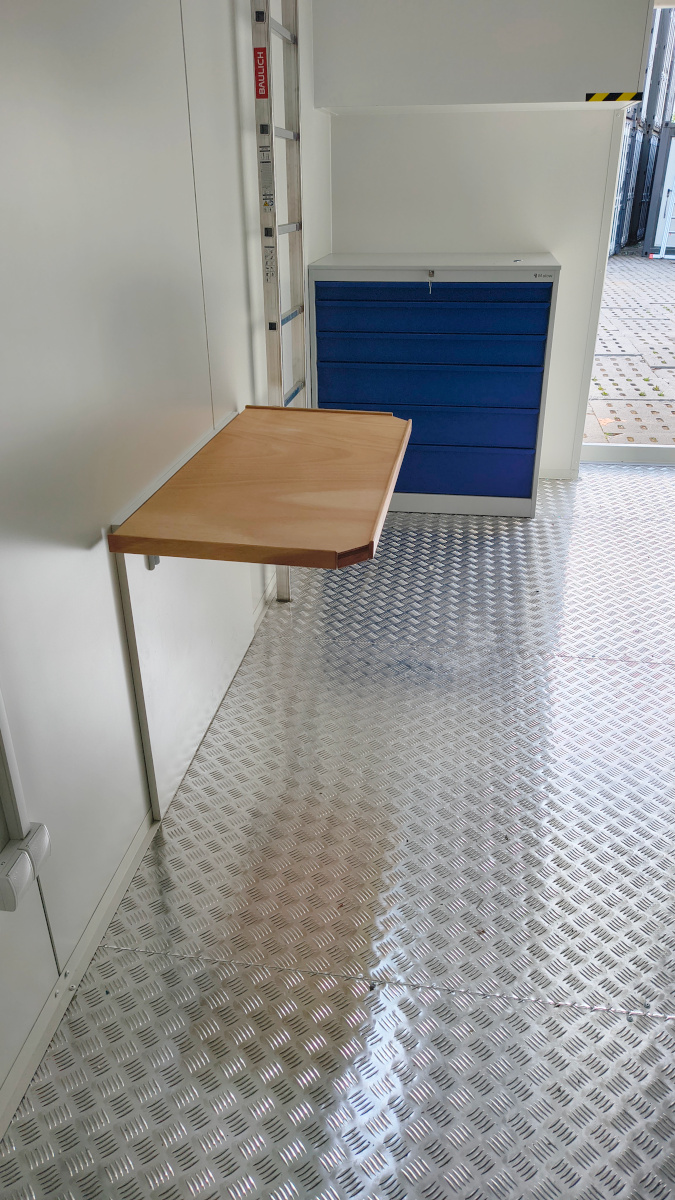

  • składany blat roboczy,
  • szafy narzędziowe,
  • szafy ubraniowe,
  • półki magazynowe,
  • system wentylacji, ogrzewania i klimatyzacji

Układ wnętrza został przygotowany indywidualnie zgodnie z procesami operacyjnymi klienta.

.

Certyfikacja i zgodność z normami

  • kontener został zmodyfikowany pod nadzorem oraz został odebrany przez Polski Rejestr Statków,
  • zgodność z konwencją CSC,
  • zgodność z normami ISO 6346, ISO 668, ISO 1496



Kontener warsztatowy na bazie kontenera morskiego - rysunek techniczny

Proces projektowania i produkcji

Etap projektowy

Proces rozpoczęto od analizy wymagań operacyjnych oraz przygotowania dokumentacji technicznej.

Zakres prac obejmował:

  • opracowanie layoutu wnętrza,
  • przygotowanie rysunków technicznych,
  • dobór wyposażenia,
  • przygotowanie i zatwierdzenie pod nadzorem Polskiego Rejestru Statków dokumentacji wykonawczej.

Produkcja kontenera

Po zatwierdzeniu projektu rozpoczęto proces modyfikacji kontenera.

Wykonano:

  • cięcie i przygotowanie elementów stalowych,
  • wykonanie otworów w poszyciu i dachu kontenera,
  • spawanie blach, ramek montażowych,
  • montaż wyposażenia dodatkowego (drzwi, okno, klapa awaryjna),
  • montaż izolacji,
  • wykonanie instalacji elektrycznej,
  • montaż wyposażenia warsztatowego,
  • zabezpieczenie antykorozyjne.

Każdy etap realizacji podlegał kontroli jakości.



Testy i odbiory

Przed przekazaniem kontenera wykonano:

  • kontrolę jakości konstrukcji i zgodności modyfikacji z dokumentacją wykonawczą wraz z odbiorem przez Polski Rejestr Statków,
  • kontrolę szczelności,
  • badanie instalacji elektrycznej,
  • przygotowanie dokumentacji.

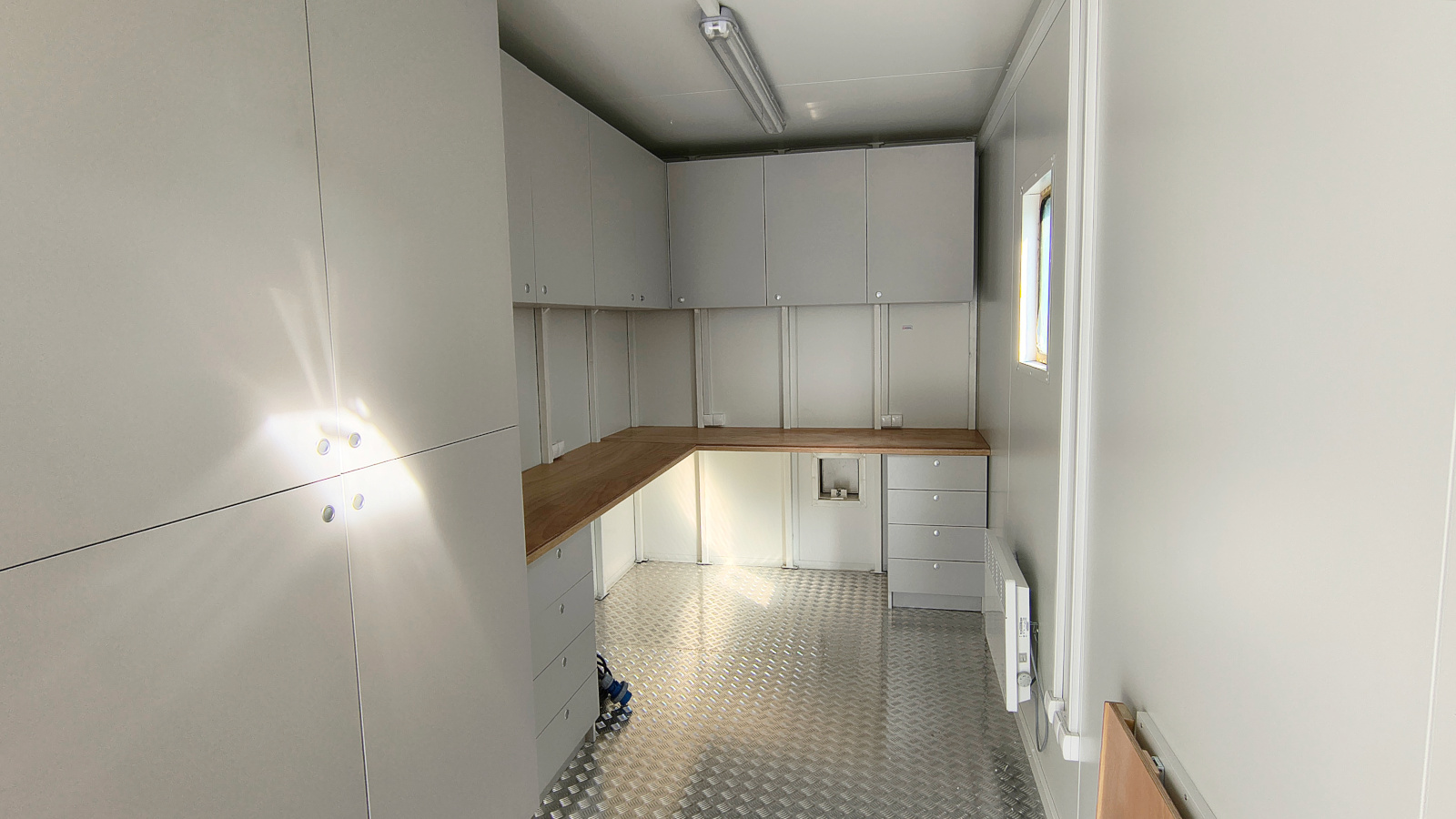

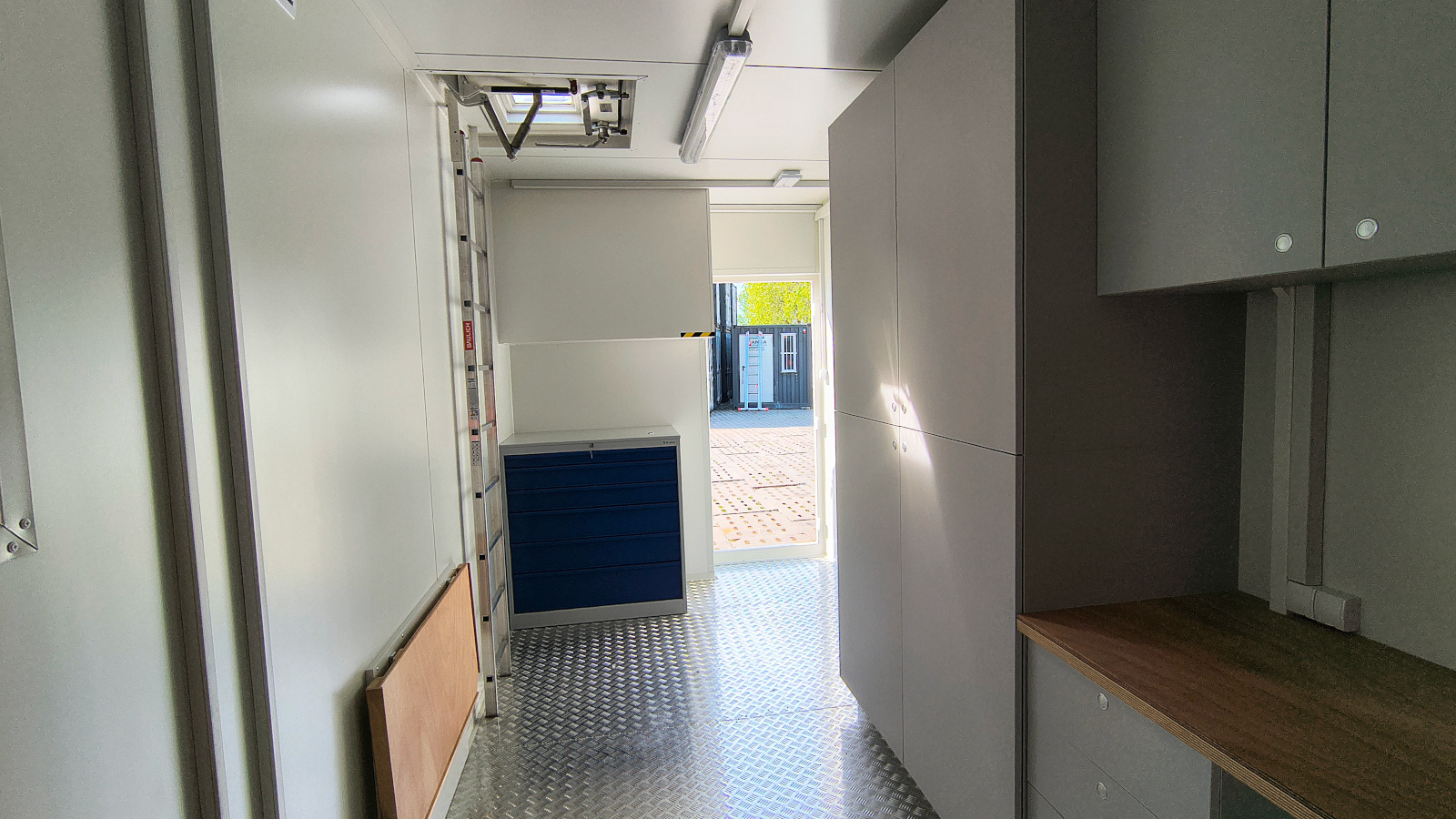

Kontener warsztatowy na bazie kontenera morskiego - wnętrze

Korzyści zastosowania morskiego kontenera warsztatowego

Wykorzystanie spersonalizowanych kontenerów warsztatowych w branży morskiej niesie ze sobą wiele korzyści, takich jak:

  • mobilne zaplecze techniczne zbudowane w kontenerze morskim daje możliwość szybkiego przetransportowania kompletnego stanowiska pracy pomiędzy różnymi jednostkami i lokalizacjami,
  • optymalizacja pracy serwisowej poprzez zgromadzenie w jednym miejscu niezbędnych narzędzi i wyposażenia,
  • bezpieczeństwo pracy w środowisku morskim dzięki wykorzystaniu certyfikowanego kontenera,
  • możliwość pełnej personalizacji zgodnie z wymaganiami konkretnego projektu i specyfiki pracy klienta.
